 Brancher votre boitier xcarlink en photos et video.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5  Suivant
AuteurMessage
john wayne
Habitué
Habitué
avatar

Messages : 364
Date d'inscription : 01/12/2010
Age : 34
Localisation : ARGENS MINERVOIS

MessageSujet: Brancher votre boitier xcarlink en photos et video.   Jeu 9 Déc - 16:07

pour commencer il faut déboîter ce cache comme sur la photos qui suis vous avez une vidéo en plus

http://www.youtube.com/watch?v=tnBlrYHXnig



deuxième étape deviser les quatre vises de l écran comme sur la vidéo et enlever la cosse de derrière

http://www.youtube.com/watch?v=zdBYwsVbcrg




troisième étape enlever la ventilation et la commande du bas comme sur la vidéo pour accéder au quatre vis du poste clé huit

http://www.youtube.com/watch?v=pt42umaxKuY




cinquième étape

http://www.youtube.com/watch?v=3ZwV7EawEs8

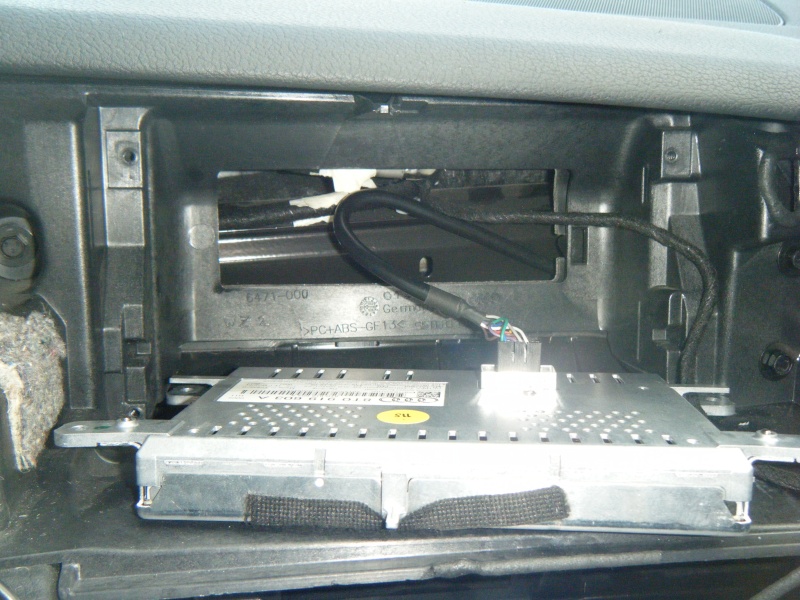

sixième étape boite a gant

http://www.youtube.com/watch?v=UxovBUx2Eug






Dernière édition par john wayne le Mar 14 Déc - 21:21, édité 2 fois
Revenir en haut Aller en bas
http://www.premiumcars4um.com/
DOM
Connaisseur
Connaisseur
avatar

Messages : 1729
Date d'inscription : 05/12/2010
Localisation : Bruxelles

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Jeu 9 Déc - 20:57

Bon début, c'est le montage pour le MMI 2G ? pour le 3G il y a une étape en plus dans le démontage.
Revenir en haut Aller en bas
john wayne
Habitué
Habitué
avatar

Messages : 364
Date d'inscription : 01/12/2010
Age : 34
Localisation : ARGENS MINERVOIS

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Jeu 9 Déc - 21:01

oui dom c est pour le 2G
Revenir en haut Aller en bas
http://www.premiumcars4um.com/
steph788
Drogué
Drogué
avatar

Messages : 3038
Date d'inscription : 01/12/2010
Age : 30
Localisation : aix lez orchies

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Jeu 9 Déc - 22:27

exelent le tuto avec les vidéo! tu as le gps?
Revenir en haut Aller en bas
john wayne
Habitué
Habitué
avatar

Messages : 364
Date d'inscription : 01/12/2010
Age : 34
Localisation : ARGENS MINERVOIS

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mar 14 Déc - 21:18

non pas de gps pour moi j en est un de nomade il me va très bien a l occaz je le mettre peut etre
Revenir en haut Aller en bas
http://www.premiumcars4um.com/
steph788
Drogué
Drogué
avatar

Messages : 3038
Date d'inscription : 01/12/2010
Age : 30
Localisation : aix lez orchies

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mer 15 Déc - 6:53

merci, oui pourquoi pas
Revenir en haut Aller en bas
Dams
Drogué
Drogué
avatar

Messages : 5282
Date d'inscription : 06/12/2010
Age : 35
Localisation : Côte d'Or (21)

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mer 12 Jan - 8:48

Et lorsque que tu as le GPS en monte d'origine, est-ce que le boitier Xcarlink te le fais sauter ? ou cela s'additionne ?
Revenir en haut Aller en bas
glloq13
Habitué
Habitué
avatar

Messages : 775
Date d'inscription : 05/12/2010
Age : 39
Localisation : Isle sur la Sorgue (84)

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mer 12 Jan - 15:05

il me semble que le xcarlink n'est pas compatible avec les voitures équipées du GPS d'origine...
Revenir en haut Aller en bas
john wayne
Habitué
Habitué
avatar

Messages : 364
Date d'inscription : 01/12/2010
Age : 34
Localisation : ARGENS MINERVOIS

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mer 12 Jan - 23:40

alors je n en sait rien du tout desoler
Revenir en haut Aller en bas
http://www.premiumcars4um.com/
steph788
Drogué
Drogué
avatar

Messages : 3038
Date d'inscription : 01/12/2010
Age : 30
Localisation : aix lez orchies

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Jeu 13 Jan - 9:37

je comfirme nico a raison le xcarlink n'est pas compatible avec les gps d'origine car ceux ci passe part la fibre optique!
Revenir en haut Aller en bas
Dams
Drogué
Drogué
avatar

Messages : 5282
Date d'inscription : 06/12/2010
Age : 35
Localisation : Côte d'Or (21)

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Jeu 13 Jan - 14:16

Ok merci !
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Sam 5 Mar - 17:02

Besoin d aide, concernant les branchements, le démontage ce sera ok, mais des détails et photos pour l,es branchements j ai besoin ?
Revenir en haut Aller en bas
glloq13
Habitué
Habitué
avatar

Messages : 775
Date d'inscription : 05/12/2010
Age : 39
Localisation : Isle sur la Sorgue (84)

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Sam 5 Mar - 17:32

ben les branchements, normalement tu ne peux pas te tromper, car tout est pré-câblé via la bretelle que tu interpose entre le faisceau d' origine et ton poste radio...

après, tout dépend de ce que tu veux y rajouter en plus... comme une cam de recule...

dit nous ce que tu veux brancher exactement , on t'orientera :bball:
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Sam 5 Mar - 18:05

Alors suis v vraiment novice, je veux pouvoir brancher mon iPhone pour récupérer le GPS et la music. Et je vais mettre la cam de recul voilou.


Question le bâtit boitier anexe au xcarlink, il est brancher au xcarlink et de l autre cote je n ai pas de cable ? Est ce normal ?

En gros j ai besoin de savoir ou je branche quoi l ecran c est ok mais le reste j ai peur de merder
Revenir en haut Aller en bas
glloq13
Habitué
Habitué
avatar

Messages : 775
Date d'inscription : 05/12/2010
Age : 39
Localisation : Isle sur la Sorgue (84)

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Dim 6 Mar - 10:42

c'est exactement ce que j'ai fait, j'ai branché une cam de recule, et j'ai également tiré un câble pour le branchement de mon iPhone...( par contre il a fallu que je le djaibreak) mais ça marche bien...

aurais tu des photos de l'ensemble de ton boitier? car moi le petit boitier annexe est interposé entre le xcarlink et la bretelle plug and play j'ai rien branché...
envois moi un mp avec ton adresse mail, je t'enverai un fichier pdf...
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Dim 6 Mar - 10:49

Ok use fais des photos et t envoi cela encore merci
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Dim 6 Mar - 16:38

Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Dim 6 Mar - 16:39

Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Dim 6 Mar - 16:40

bonjour à tous

est ce le bon module que j'ai receptionné ?
Revenir en haut Aller en bas
glloq13
Habitué
Habitué
avatar

Messages : 775
Date d'inscription : 05/12/2010
Age : 39
Localisation : Isle sur la Sorgue (84)

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Dim 6 Mar - 17:53

Ha oui kammeme!!!!!!
Franchement il n'a rien a voir avec ma version!!!! ( la mienne a presque 2 ans)
il me semble que tu as les tout premier modèle du xcarlink, je comprend pourquoi tu galères !!! en plus la connexion sur l'écran n'est pas pareil que moi, je n'ai pas eu de plaque imprimé a connecter sur l'écran , juste une prise....

A parement ta version n'est pas plug and play, donc tu devra couper des fils de ta voiture pour connecter ton boitier... moi , j'ai cette version:
http://www.xcarlink.co.uk/product.php?productid=63&cat=4&page=1

La hélas, ça va être plus dur pour t'aider , j'avais vu une fois ce montage sur l'ancien forum, et je sais que le gars avait galeré...
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mar 8 Mar - 20:56

Bon bhen j ai pas de rreponse de underberg, il m'a vendu ca sur le forum, génial 92 de perdu, si quelqu un en veux, et le mec répond meme pas, vraiment pas cool
Revenir en haut Aller en bas
Olive1
Team
Team
avatar

Messages : 15674
Date d'inscription : 01/12/2010
Age : 38
Localisation : Belgique

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mar 8 Mar - 21:12

C'est bien un des premiers modèles... Ça devrait fonctionner pourtant, mais franchement je n'y connais pas grand chose...



MON EX A4

Si tu es absent lors de mes combats, n'espère pas être présent lors de mes succès...
Revenir en haut Aller en bas
http://www.premiumcars4um.com
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Mar 8 Mar - 21:18

merci, mais je compprends pourquoi il a eut la fleme pour pas le monde, pas très serieux,
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Lun 4 Avr - 8:26

demande confirmation

1) on débranche la fiche plastique de la radio
on la retranche sur le faisceau du xcarlink
on branche le faisceau xcarlink sur la radio

2) on débranche l écran et on branche le faisceau xcarlink

3) on ouvre la boite a gant pour mettre le boitier dedans

4) camera : on met la cam audessu de la plaque avec alim sur feu et antiparasite
on fait passer le câble jusqu au boitier xcarlink

est ce que j ai oublier quelque chose ?

je commence cet après midi .. merci
Revenir en haut Aller en bas
Julien
Team
Team
avatar

Messages : 7674
Date d'inscription : 02/12/2010
Age : 38
Localisation : 74

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Lun 4 Avr - 13:17

Bon courage.
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Lun 4 Avr - 17:25

Pour l ecran pouvez vous me dire la démarche on débranche l origine de l ecran et on branche le out ou in dessu ?

Et sur la radio on branche le quel, a l aide...... Ça avance il reste l ecran encore et a faire le menage et tester
Revenir en haut Aller en bas
Buldozer83
Connaisseur
Connaisseur
avatar

Messages : 1469
Date d'inscription : 24/02/2011
Age : 50
Localisation : Var

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Lun 4 Avr - 18:32

Rien qu'à voir les fils, j'aurais déjà démoraliser grave..... lol!

Bon courage
Revenir en haut Aller en bas
Julien
Team
Team
avatar

Messages : 7674
Date d'inscription : 02/12/2010
Age : 38
Localisation : 74

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Lun 4 Avr - 20:21

envois un MP à glloq13. Je suis sûr qu'il va pouvoir te filer un coup de pouce.
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Lun 4 Avr - 20:24

Miracle tout est ok
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: Brancher votre boitier xcarlink en photos et video.   Lun 4 Avr - 20:26

Cependa t petite question j ai branche i phone dessu sur av1..

Pour le son je le récupère par la prise auxiliaire , ça marche pas directement via la prise av1 est ce normal ?
Revenir en haut Aller en bas
