 Problème sonde filtre a particule.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Problème sonde filtre a particule.   Lun 10 Sep - 21:49

Bonjour,

Voilà c'est le retour des vacances et retour des problèmes. Depuis quelques jours ai maintenant le voyant moteur orange allumé suite à une erreur de sonde de filtre a particule. Donc question quelqu'un connait la référence de cette sonde et surtout connaissez vous un tutoriel pour le changement de cette sonde. Je donne une copie du diag VagCom si je me trompe de direction...

Address 01: Engine (J623-CAGA) Labels: 03L-906-022-CAG.clb
Part No SW: 03L 906 022 JM HW: 03L 906 022 B
Component: R4 2,0L EDC H01 3173
Revision: 11H01---
Coding: 0104002C18072118
Shop #: WSC 02145 785 00200
ASAM Dataset: EV_ECM20TDI03L906022JM A01005
ROD: EV_ECM20TDI03L906022JM.rod
VCID: 79F2EFBA0F8344D4

4 Faults Found
4914 - Diesel Particle Filter; Differential Pressure Sensor: Implausible Signal
P2453 00 [032] - Lower Limit Exceeded
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Mileage: 157832 km
Date: 2012.07.20
Time: 18:17:29

5182 - Particulate Trap Bank 1: Efficiency Below Threshold
P2002 00 [100] - Defective
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 2
Mileage: 157848 km
Date: 2012.07.20
Time: 18:44:33

5262 - Diesel Particle Filter; Differential Pressure Sensor: Short to GND
P2454 00 [168] - Defective
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 45
Mileage: 157827 km
Date: 2012.07.20
Time: 17:55:59

5162 - Diesel Particle Filter; Differential Pressure Sensor: Implausible Signal
P2453 00 [096] - Open or Short to Plus
Readiness: 1 1 0 0 0


Autre question pensez vous que le problème peut venir de cette pièce?



Merci
Revenir en haut Aller en bas
Olive1
Team
Team
avatar

Messages : 15574
Date d'inscription : 01/12/2010
Age : 38
Localisation : Belgique

MessageSujet: Re: Problème sonde filtre a particule.   Mar 11 Sep - 8:02

Les deux dernières lignes, oui, c'est la sonde... Mais pas que...



MON EX A4

Si tu es absent lors de mes combats, n'espère pas être présent lors de mes succès...
Revenir en haut Aller en bas
http://www.premiumcars4um.com
jv52
Team
Team
avatar

Messages : 7077
Date d'inscription : 18/06/2012
Age : 40
Localisation : 52

MessageSujet: Re: Problème sonde filtre a particule.   Mar 11 Sep - 11:46

voici des codes erreur vag com , si ca peut t'aider : http://www.google.fr/url?sa=t&rct=j&q=code%20erreur%20vag%20com%204914&source=web&cd=6&ved=0CEkQFjAF&url=http%3A%2F%2Fvag-codes.info%2Ffiles%2Fvas-5051-error-codes.pdf&ei=DwhPUMHWN5CY1AWam4D4AQ&usg=AFQjCNGNSAS7tiYJ_5gz2FsVHF_0oM5OJw

tu n'a plus qu'a utiliser google traduction
Revenir en haut Aller en bas
jv52
Team
Team
avatar

Messages : 7077
Date d'inscription : 18/06/2012
Age : 40
Localisation : 52

MessageSujet: Re: Problème sonde filtre a particule.   Mar 11 Sep - 12:18

je pense que tou vient du filtre a particule ..un bon décrassage sur autoroute lui fera du bien ensuite refait l'analise
ou effectivement le capteur de pression d'echappement est hs (2eme photo)

lis ce post :


www.premiumcars4um.com/t969-fap-encrasse
Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mar 11 Sep - 17:01

Je ne trouve pas de renseignements sur ta voiture : Quelle année ?? Quel MMI ??
Si tu as le 3G, la photo de gauche serait un boitier connecteur pour la fibre optique réf 4E0 973 802.
Pour la réf de la sonde il me faut l'identif de ton moteur ( sur l'étiquette du carnet d'entretien).


Dernière édition par yul110 le Mar 11 Sep - 21:12, édité 1 fois
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Mar 11 Sep - 20:45

Salut

Merci pour toutes vos reponses. Le modele du moteur est CAGA, annee 2008 et mmi 2G avec GPS.

La photo de gauche doit etre la sonde qui pose pb je pense et celle de droite est le connecteur qui a ete recollé par mon vendeur plus que louche je pense.


Merci pour vos infos.
Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mar 11 Sep - 21:14

miel, je me suis trompé de gauche et de droite... J'ai édité. Embarassed
Arff, 2G... Tu as la réf complète de la pièce de la photo de gauche ??
Pour la sonde, je vais regardé ca.
Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mar 11 Sep - 21:59

Bon, pour cette réf incomplète, elle est aussi valable pour le 2G.
Mais je pense que c'est 1J0 973 802... Elle se situe où cette pièce ?? Mais bon, ce n'est pas ca qui crée tes erreurs.
Pour la sonde, j'ai un peu dégrossi avec le CAGA, tu as le type de boite ?? même ligne que le type de moteur.
Cette sonde est avant ou après le FAP ??
Et si tu veux une réf précise, il faut que je sache si la réf de ta voiture est avant "8A015 000 ou 8N005 000" ou après "8A015 001 ou 8N005 001".
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Sam 15 Sep - 10:34

Me revoilà apres une lourde et longue semaine de travail... Voilà les infos complète du VAG Com

Code:
Friday,20,July,2012,19:09:18:46862
VCDS Version: Release 10.6.0
Data version: 20100630



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Chassis Type: 8T0
Scan: 01 03 05 07 08 09 0E 15 16 17 19 37 42 46 47 52 53 56 62 72
          77

VIN: WAUZZZ8K      2255  Mileage: 157860km/98089miles

01-Engine -- Status: Malfunction 0010
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
05-Acc/Start Auth. -- Status: OK 0000
07-Control Head -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
0E-Media Player 1 -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: OK 0000
37-Navigation -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
46-Central Conv. -- Status: Malfunction 0010
47-Sound System -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
56-Radio -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
77-Telephone -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine (J623-CAGA)      Labels: 03L-906-022-CAG.clb
  Part No SW: 03L 906 022 JM    HW: 03L 906 022 B
  Component: R4 2,0L EDC  H01 3173
  Revision: 11H01---
  Coding: 0104002C18072118
  Shop #: WSC 02145 785 00200
  ASAM Dataset: EV_ECM20TDI03L906022JM A01005
  ROD: EV_ECM20TDI03L906022JM.rod
  VCID: 79F2EFBA0F8344D4

4 Faults Found
4914 - Diesel Particle Filter; Differential Pressure Sensor: Implausible Signal
          P2453 00 [032] - Lower Limit Exceeded
            Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 2
                    Fault Frequency: 1
                    Mileage: 157832 km
                    Date: 2012.07.20
                    Time: 18:17:29

5182 - Particulate Trap Bank 1: Efficiency Below Threshold
          P2002 00 [100] - Defective
            Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 2
                    Fault Frequency: 2
                    Mileage: 157848 km
                    Date: 2012.07.20
                    Time: 18:44:33

5262 - Diesel Particle Filter; Differential Pressure Sensor: Short to GND
          P2454 00 [168] - Defective
            Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 2
                    Fault Frequency: 45
                    Mileage: 157827 km
                    Date: 2012.07.20
                    Time: 17:55:59

5162 - Diesel Particle Filter; Differential Pressure Sensor: Implausible Signal
          P2453 00 [096] - Open or Short to Plus
Readiness: 1 1 0 0 0

La pièce prise en phote est sous le capot, sous le cache moteur au milieu du fond.

Ou se situe exactement la sonde du FAP? Merci pour vos informations. Si j'arrive à avoir les info de référence et à savoir ou elle se situe je ferai un tuto de changement pour la semaine prochaine. Smile

Bon debut de Week End


Dernière édition par julien57 le Mer 19 Sep - 8:52, édité 1 fois
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 15:16

Snif plus de réponses? Voudrai quand même pouvoir réparer ça ce Week End. Sad
Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 16:47

Arff... miel, j'avais strappé, désolé.
Je n'ai pas mon pc sous la main, je vais essayer de regarder ce soir.
Il me faudrait ton type de boite et savoir si cette sonde est placé en avant ou en arrière du FAP (dans le sens des gazs).
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 16:55

Merci c'est une boite manuelle.

Pour la position, je ne sais pas vraiment d'ou les photos a la fin du 1er article pour savoir si cette sonde peut etre celle au fond sur la 2eme photo? dans ce cas la je pense que c'est avant le FAP.

Merci pour ton aide.
Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 17:09

Ok pour la boite manuelle mais quel code ?? Sur l'étiquette d'identification, c'est sur la même ligne que le code moteur.
Sur la photo du FAP, il y a deux sondes ?? Il y en a une cachée ??
Revenir en haut Aller en bas
jv52
Team
Team
avatar

Messages : 7077
Date d'inscription : 18/06/2012
Age : 40
Localisation : 52

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 17:13

normalement çà ressemble a çà : http://www.ukpartsdirect.com/catalog/product/view/id/1809/s/dpfsensor/?___store=fr&___from_store=gb
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 17:14

L'étiquette d'identification c'est la plaque en métal dans le compartiment moteur? Celle ou le VIN est aussi dessus?

Pour la photo je n'ai vu que celle-ci mais je vais zyeuxter ce soir.

Alors la JV52, je n'ai pas encore vu cette pièce dans mon moteur, sais tu ou elle se trouve?
Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 17:39

Non l'étiquette dans ton carnet de véhicule.
Revenir en haut Aller en bas
jv52
Team
Team
avatar

Messages : 7077
Date d'inscription : 18/06/2012
Age : 40
Localisation : 52

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 21:04

@ julien57:



Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Mar 18 Sep - 21:55

Merci pour les photos JV52

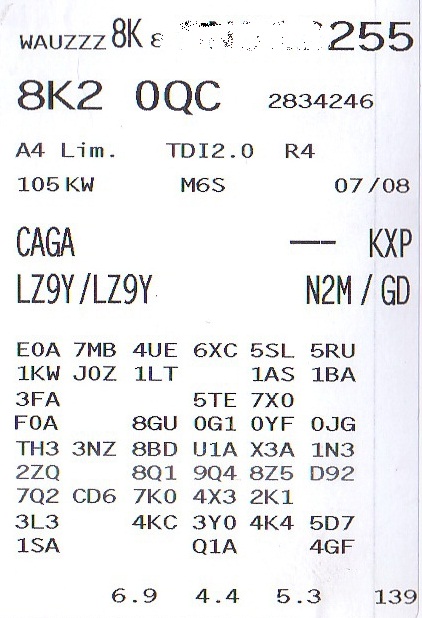

Pour le numéro du carnet j'ai CAGA ----- KXP
LZ9Y/LZ9Y N2M/GD

Voilà merci
Revenir en haut Aller en bas
hornet33
Habitué
Habitué
avatar

Messages : 940
Date d'inscription : 31/12/2011
Age : 48
Localisation : Bordeaux

MessageSujet: Re: Problème sonde filtre a particule.   Mer 19 Sep - 8:03

CAGA : moteur 2.0 TDI 143ch
KXP : boite manuelle 6 vitesses
LZ9Y : couleur noir fantôme
N2M : Fabric seat covering
GD : ??
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Mer 19 Sep - 8:52

Bon pour être sur que toutes les infos sont en ligne voici le scan de l'étiquette.

Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mer 19 Sep - 19:44

Il me faut ce chiffre que tu as effacé... Par MP si tu préfères.
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Mer 19 Sep - 22:32

Non non pas de pb, la voici :

WAUZZZ8K89N012255
Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Mer 19 Sep - 22:46

Regarde cette vue de ETKA. Tu penses que c'est la réf 18 sonde lambda, ou la réf 19 sonde de T° ? Pour la sonde 19, elle peut être à deux endroits : en avant du FAP ou en arrière.

Sonde lambda : 03L 906 262 205€
Sonde de T° :
Si avant le FAP, 03L 906 088 D 120€
Si après le FAP, 03L 906 088 E 120€

Les prix sont ETKA, après les CC font ce qu'elles veulent. Wink

Revenir en haut Aller en bas
yul110
Connaisseur
Connaisseur
avatar

Messages : 1539
Date d'inscription : 31/10/2011
Age : 34
Localisation : Marne

MessageSujet: Re: Problème sonde filtre a particule.   Jeu 20 Sep - 10:46

Hop hop hop. Il veut quoi ?? Les réfs de sonde !! On est d'accord. Je ne travaille pas en CC, perso je ne suis pas spécialiste du diag (surtout en anglais) et je ne suis pas sûr qu'il y en ait beaucoup par ici. Il veut les réfs de sonde, il les a.
Maintenant si c'est la pièce que tu dis qui est en cause, voilà la réf :
Capteur de pression différentiel 059 906 051 A 60€

A bon entendeur. Wink
Revenir en haut Aller en bas
tamara
Pro
Pro
avatar

Messages : 2370
Date d'inscription : 20/07/2011
Age : 43
Localisation : Drôme Sud

MessageSujet: Re: Problème sonde filtre a particule.   Jeu 20 Sep - 11:59

Messieurs, on ne dérives pas sur le sujet... @Yul merci pour ton aide et ta participation active. Maintenant, je demande aux personnes n'ayant de solutions de ne pas poster inutillement. Merci aussi à Jv pour l'intérêt porté. Tout post qui ne sera pas en rapport avec la demande de base sera supprimé. Laughing
Revenir en haut Aller en bas
Olive1
Team
Team
avatar

Messages : 15574
Date d'inscription : 01/12/2010
Age : 38
Localisation : Belgique

MessageSujet: Re: Problème sonde filtre a particule.   Jeu 20 Sep - 13:21

Le sujet à été nettoyé...



MON EX A4

Si tu es absent lors de mes combats, n'espère pas être présent lors de mes succès...
Revenir en haut Aller en bas
http://www.premiumcars4um.com
phaphanou
Team
Team
avatar

Messages : 7857
Date d'inscription : 28/11/2011
Age : 35
Localisation : le havre 76

MessageSujet: Re: Problème sonde filtre a particule.   Jeu 25 Avr - 14:01

Donc au final tu as toujours le probleme et la voiture fonctionne toujours normalement depuis plusieurs mois?
Revenir en haut Aller en bas
julien57
Passant
Passant
avatar

Messages : 131
Date d'inscription : 04/10/2011
Age : 29
Localisation : Moselle

MessageSujet: Re: Problème sonde filtre a particule.   Jeu 25 Avr - 14:25

Exactement, des que je peux je refais un diag. Mais pas de changement, juste le voyant moteur
Revenir en haut Aller en bas
dave chante pas
Passant
Passant
avatar

Messages : 156
Date d'inscription : 05/12/2010
Age : 39
Localisation : Lorraine / Metz

MessageSujet: 5262 - Diesel Particle Filter; Differential Pressure Sensor: Short to GND    Jeu 23 Mai - 19:01

Salut,

j'ai le voyant ODB qui c'est allumé, après scan, voici l'erreur que j'ai:

-------------------------------------------------------------------------------
Address 01: Engine (J623-CAGA) Labels: 03L-906-022-CAG.clb
Part No SW: 03L 906 022 NN HW: 03L 906 019 AL
Component: R4 2,0L EDC H21 5483
Revision: 25H21---
Coding: 0A194012232403080000
Shop #: WSC 06325 000 00000
ASAM Dataset: EV_ECM20TDI03L906022NN A02006
ROD: EV_ECM20TDI03L906022NN_AU48.rod

1 Fault Found:
5262 - Diesel Particle Filter; Differential Pressure Sensor: Short to GND
P2454 00 [039] - Defective
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Mileage: 52514 km
Date: 2013.05.22
Time: 17:47:31

Readiness: 0 0 0 0 1

Le hasard fait que bizzarement, ce voyant c'est allumé exactement après avoir remplacé tout mon éclairage intérieur par des LED.

Pensez vous que cela soit vraiment la coincidence?
Si le problème vient effectivement de ce capteur de pression différentiel, qq1 l'a t'il déjà remplacé?
Si c'est bien lui, quels serait les symptômes??

Car je n'ai détecter aucun changement de comportement de ma voiture


Revenir en haut Aller en bas
phaphanou
Team
Team
avatar

Messages : 7857
Date d'inscription : 28/11/2011
Age : 35
Localisation : le havre 76

MessageSujet: Re: Problème sonde filtre a particule.   Jeu 23 Mai - 22:57

J'ai fusionné les 2 sujets Wink
Comme disait JV, Julien57 a le même problème que toi et pour l'instant il roule comme ça....
Revenir en haut Aller en bas

Problème sonde filtre a particule.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Problème sonde filtre a particule.
» [Question] Alerte - Filtre à particule
» est ce que la voiture à un filtre à particule?
» Problème sonde lambda
» filtre à particule

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Premiumcars4um le forum des Audi, Bmw et Mercedes-Benz :: Audi-
Sauter vers:
