 GPS BOX et caméra de recul avec Xcarlink.

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
arcelor
Nouveau
Nouveau
avatar

Messages : 78
Date d'inscription : 06/12/2010
Age : 50
Localisation : Florange 57

MessageSujet: GPS BOX et caméra de recul avec Xcarlink.   Mar 11 Jan - 20:42

Voila j'ai aussi opté pour le boitier xcarlink donc même installation que le tuto de john wayne ,en plus j'ai mis la caméra de recul intégré à l'eclairage de plaque[img][/img]

j'ai passé le câble connexion rca video par l'interieur de la malle arriere ,branche alim eclairage de plaque (nouvel eclairage) à l'ancienne alim,puis alim camera au +12v du feu de recul.
ATTENTION il faut imperativement mettre un antiparasite 12v (achete au norauto 8 euros) sur le 12v du feu de recul car autrement parasite sur vue camera avec moteur allumé.
Et il faut connecter le fil vert du boitier xcarlink à la même sortie de l'antiparasite 12v,cela servira à basculer automatiquement sur la vue de la camera des le passage de la marche arriere.
Connecté la fiche video de la camera a la fiche jaune rca dedie camera de recul sur le boitier xcarlink.[img][/img]

C un peu confu sur la photo mais j'ai fait les branchement camera avec antiparasite ds la malle arriere du côte droit en soulevent un cache.


...ensuite des que l'on met la marche arriere cela donne ca ,on apercoit l'arriere de mon garage

* 2 eime étape brachement du GPS box achete sur ebay (138euros) connexion fiche rca sur AV1 du xcarlink ,récepteur infrafouge pres du cendrier pour acces telecommande .

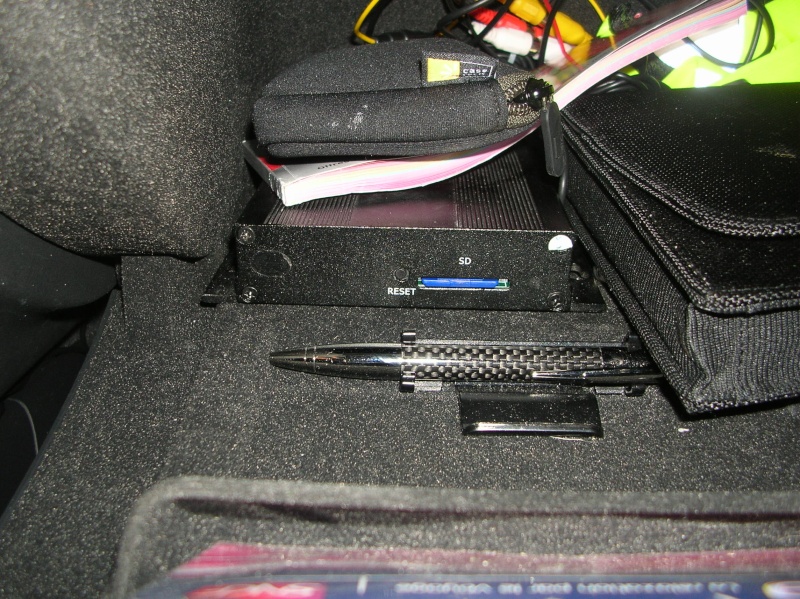

le gps est pour l'instant installe ds la boite à gant pour avoir acces à la carte SD (pour mise à jour radar)










[img][/img][img][img][img][url=http://www.servimg.com/image_preview.php?i=30&u=15862251][/img]


Et si on appuie sur MODE du volant on bascule sur vue GPS et la on peut commander avec la telecommande



[img][/img]




[img][/img]

et l'antenne gps est installe au dessus de la lumiere plafonie centrale colle à l'interieur du pavillon (antenne magnetique)
et je gps marche pas mal avec en plus les mises à jours radars....
Revenir en haut Aller en bas
Olive1
Team
Team
avatar

Messages : 15793
Date d'inscription : 01/12/2010
Age : 39
Localisation : Belgique

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Mar 11 Jan - 20:52

coût total???



MON EX A4

Si tu es absent lors de mes combats, n'espère pas être présent lors de mes succès...
Revenir en haut Aller en bas
http://www.premiumcars4um.com
blue_jeff
Habitué
Habitué
avatar

Messages : 820
Date d'inscription : 02/12/2010
Age : 42
Localisation : Lambusart

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Mar 11 Jan - 21:10

je veux le même bic que dans ta boite à gant
Revenir en haut Aller en bas
Olive1
Team
Team
avatar

Messages : 15793
Date d'inscription : 01/12/2010
Age : 39
Localisation : Belgique

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Mar 11 Jan - 21:30

Lol, je vais t'en faire un...



MON EX A4

Si tu es absent lors de mes combats, n'espère pas être présent lors de mes succès...
Revenir en haut Aller en bas
http://www.premiumcars4um.com
arcelor
Nouveau
Nouveau
avatar

Messages : 78
Date d'inscription : 06/12/2010
Age : 50
Localisation : Florange 57

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Mar 11 Jan - 21:53

boitier xcarlink 190 euros + camera 38 euros et gps 138
pour le bic 2 euros je crois!!!!!
Revenir en haut Aller en bas
steph788
Drogué
Drogué
avatar

Messages : 3037
Date d'inscription : 01/12/2010
Age : 30
Localisation : aix lez orchies

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Mar 11 Jan - 22:12

pas mal mais je prefere ma box!
Revenir en haut Aller en bas
loooops
Passant
Passant
avatar

Messages : 112
Date d'inscription : 08/05/2011
Age : 37
Localisation : Saint Raphael VAR 83

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Mer 5 Oct - 21:20

Bonsoir,

as tu une photo du fameux cable vert et de l'endroit ou il se branche? pour activer automatiquement l'image en marche arrière.

Moi je possède aussi un Xcarlink, une caméra de recul qui se branche en RCA, l'alim et deux petits cables verts (non reliés, et dès qu'on les joints ensemble on a les gabaris qui se rajoutent à l'écran).

Je precise, mon Xcarlink n'a rien à voir avec le votre.


merci
Revenir en haut Aller en bas
http://SDAloooops83.blogspot.com
FlOo
Passant
Passant
avatar

Messages : 139
Date d'inscription : 06/10/2011
Age : 26
Localisation : Yvelines

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Jeu 6 Oct - 12:55

loooops a écrit:
Bonsoir,

as tu une photo du fameux cable vert et de l'endroit ou il se branche? pour activer automatiquement l'image en marche arrière.

Moi je possède aussi un Xcarlink, une caméra de recul qui se branche en RCA, l'alim et deux petits cables verts (non reliés, et dès qu'on les joints ensemble on a les gabaris qui se rajoutent à l'écran).

Je precise, mon Xcarlink n'a rien à voir avec le votre.


merci

Bonjour,

Le câble vert se branche au câble rouge du câble SVideo de la camera. A l'autre bout, (coté camera) tu dois brancher le câble rouge sur le +12 de l'ampoule de recul (un fil noir fin d’après mes souvenirs, la masse étant le câble marron).

Pour l'alimentation de la camera j'ai fait courir un double câble et j'ai relié le tout a la boite a fusible. Tres peu d’interférence même moteur allumé.

Par contre quelqu'un aurait-il une référence pour un boitier GPS ? J'arrive pas a brancher mon Iphone sur le XCARlink (jailbreak compliqué, je suis en 4.3.5 :/ et cable AV non d'origine apple)

Cordialement, FlOo.
Revenir en haut Aller en bas
arcelor
Nouveau
Nouveau
avatar

Messages : 78
Date d'inscription : 06/12/2010
Age : 50
Localisation : Florange 57

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Jeu 6 Oct - 13:11

Je vais voir si je retrouve la réference du gps box que j'ai mis...
Revenir en haut Aller en bas
loooops
Passant
Passant
avatar

Messages : 112
Date d'inscription : 08/05/2011
Age : 37
Localisation : Saint Raphael VAR 83

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Jeu 6 Oct - 13:16

ok, merci FIOo, je post ce soir une image de ma caméra de recul, je ne possède pas tout ces fils moi!!! (elle est bien prévue pour audi A4)

Revenir en haut Aller en bas
http://SDAloooops83.blogspot.com
arcelor
Nouveau
Nouveau
avatar

Messages : 78
Date d'inscription : 06/12/2010
Age : 50
Localisation : Florange 57

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Jeu 6 Oct - 13:19

Revenir en haut Aller en bas
FlOo
Passant
Passant
avatar

Messages : 139
Date d'inscription : 06/10/2011
Age : 26
Localisation : Yvelines

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Jeu 6 Oct - 13:27

Merci Arcelor !

Je vais essayer avec un câble pour Iphone d'origine Apple et si ça ne fonctionne pas ben tant pis ... Je passerais a la GPS Box.

Par contre le faisceau vidéo sur la GPS Box qui tu a mis en lien ce n'est pas une sortie RCA, a moin qu'il existe de quoi convertir en RCA.


Cordialement, FlOo.
Revenir en haut Aller en bas
arcelor
Nouveau
Nouveau
avatar

Messages : 78
Date d'inscription : 06/12/2010
Age : 50
Localisation : Florange 57

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Jeu 6 Oct - 13:58

normalement il y a des fiches RCA .
Revenir en haut Aller en bas
Bennani
Passant
Passant
avatar

Messages : 187
Date d'inscription : 24/01/2012
Age : 27
Localisation : nice

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Lun 13 Fév - 8:59

Revenir en haut Aller en bas
steph788
Drogué
Drogué
avatar

Messages : 3037
Date d'inscription : 01/12/2010
Age : 30
Localisation : aix lez orchies

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Lun 13 Fév - 22:36

A peu près mais c est pourles A4 b6 ça ne fonctions pas sur la notre
Revenir en haut Aller en bas
Bennani
Passant
Passant
avatar

Messages : 187
Date d'inscription : 24/01/2012
Age : 27
Localisation : nice

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Lun 13 Fév - 23:33

ok merci j'aurai bien voulu trouver un boitié un peu moin cher
Revenir en haut Aller en bas
arcelor
Nouveau
Nouveau
avatar

Messages : 78
Date d'inscription : 06/12/2010
Age : 50
Localisation : Florange 57

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Mar 14 Fév - 7:29

non je crois que ce ne sont pas les mêmes connexions
Revenir en haut Aller en bas
marco57
Passant
Passant


Messages : 281
Date d'inscription : 04/12/2010

MessageSujet: Re: GPS BOX et caméra de recul avec Xcarlink.   Jeu 19 Fév - 21:03

Hello j ai branché l'alimentation de la camera sur le porte fusible passager avec fusible 10A, le fil noir la masse sur la masse dans le coffre à droite. 12v contact

Tout est ok image nickel, mais, pour le fil vert pour le reverse sur quoi dois je le branché ? J'ai essayé sur l'ampoule du feux de recul mais ça clignote comme si le courant n'était pas stable ou pas assez fort. En faisant le test sur un 12v direct autre, le reverse marche mais le but et que le switch se fasse avec la marche arrière.

Pouvez vous m'indiquer la démarche à suivre car on ne parle pas beaucoup du reverse et ou le branché. ?
